Blick ins Innere eines Tanks

/8-Forumskollege "Kikation" hat einen alten W115 Diesel-Tank geöffnet und eine kleine Fotoserie zur Innenansicht des Tanks und seiner Innereien.

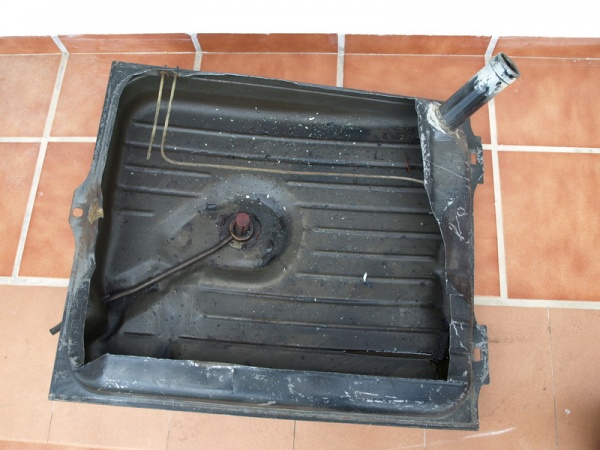

Hier erst einmal die Gesamtansicht. Der Vorfilter wurde eingeschraubt gelassen, damit man sieht, wie es genau aussieht:

Gesamtansicht

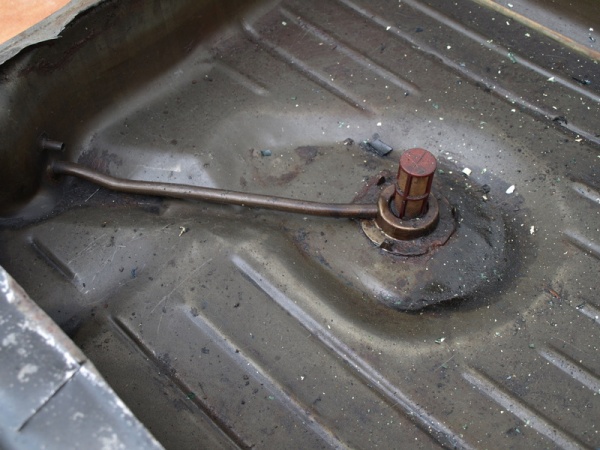

Hier Nahansicht des Vorfilters mit der Leitung zur Kraftstoffzufuhr:

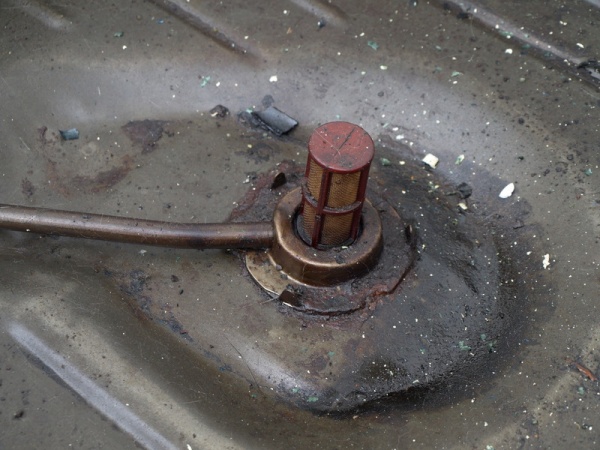

Etwas näher dran. Der grobe Schmutz kommt vom Lagern in der Garage. Das Andere sind Ablagerungen des Kraftstoffs (Diesel):

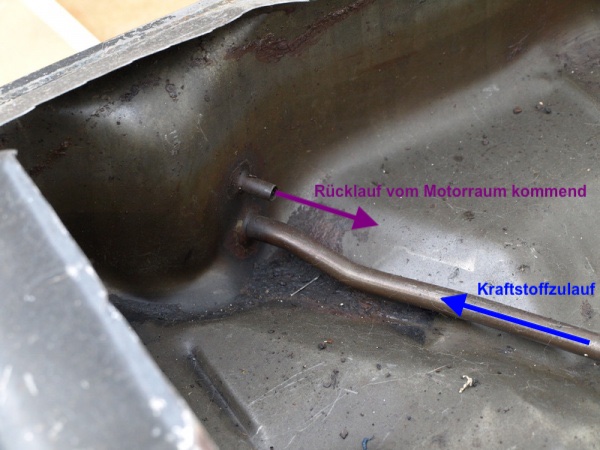

Hier sieht man den Kraftstoffzulauf (Rohr unten) und den Rücklauf (Rohr oben):

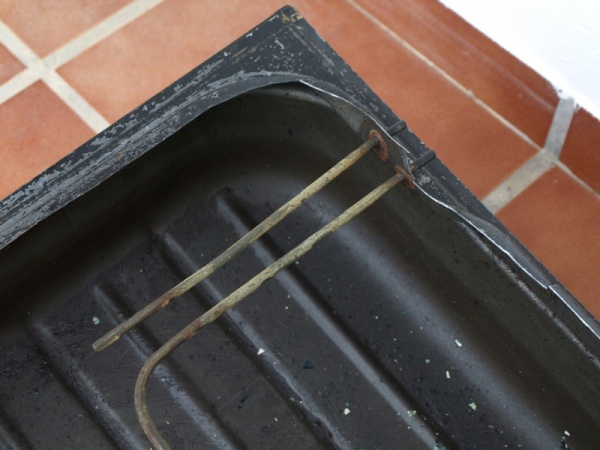

Das sind die beiden schmalen Leitungen für die Entlüftung:

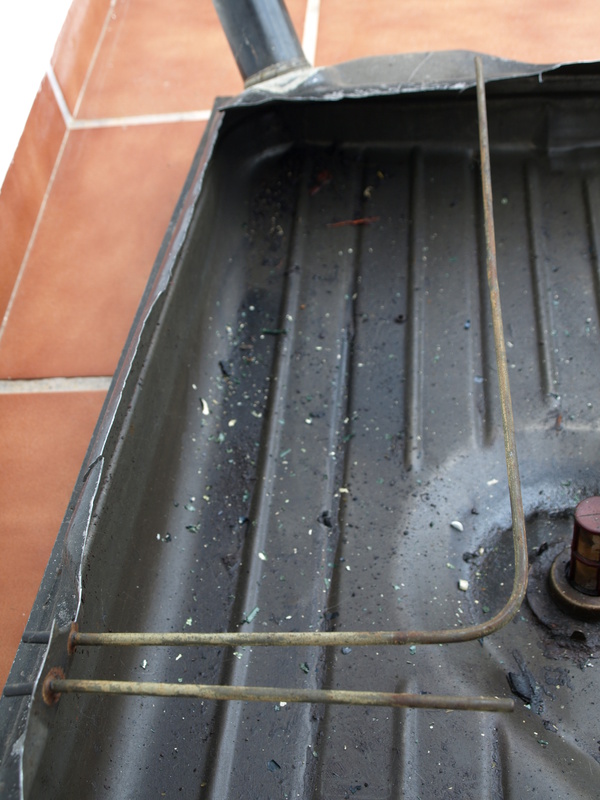

Eine Leitung ist für den vorderen Teil des Tanks zuständig, die andere geht in den hinteren Teil. Auf dem Bild ist das lange Rohr nach dem Aufschneiden etwas nach oben über die Schnittkante gebogen.

---

Besten Dank "Kikation".

---
